发光字设计方案对施工图的主要内容要求

       对建设方认可的发光字设计方案进行施工图绘制，绘制完整的生产制造及施工图纸，主要包括以下内容:

一是全面标注发光字各细节尺寸;

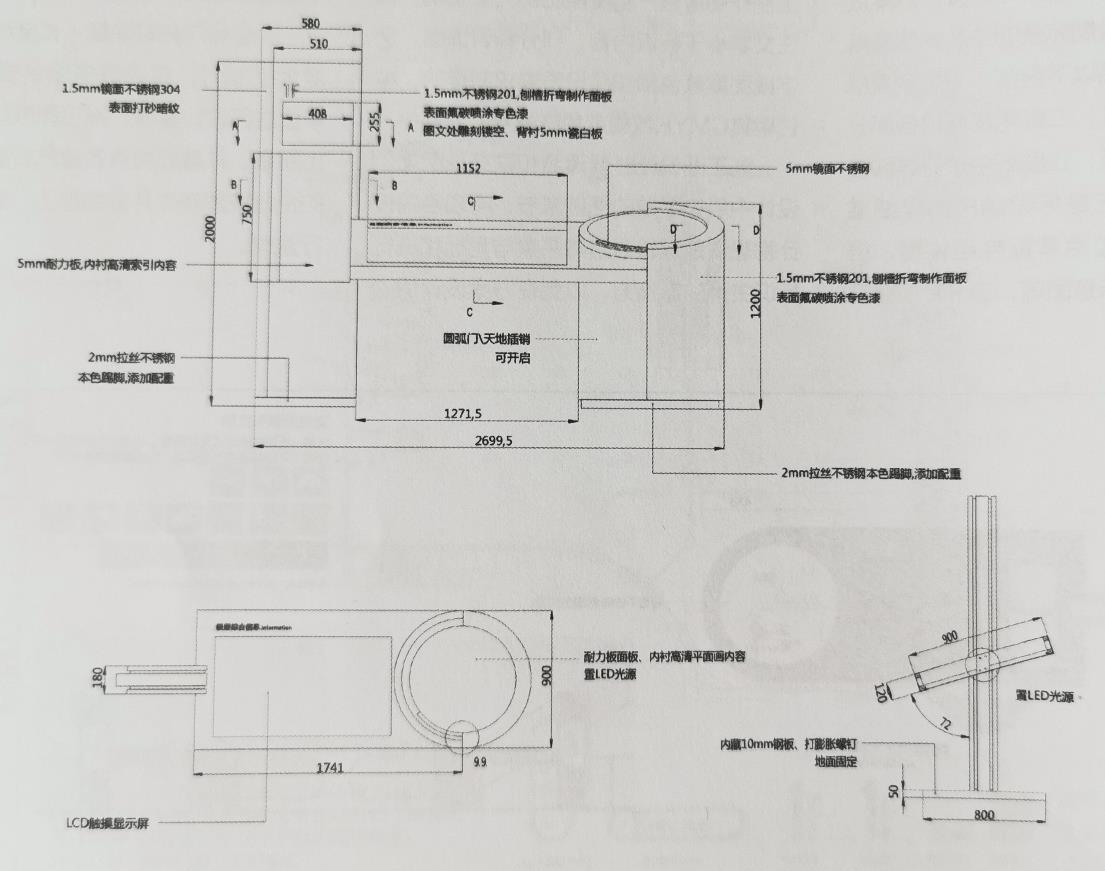

二是明确发光字各部分的制作材料及工艺，在图纸中进行详细说明(图1-1);

                                                              图（1-1）

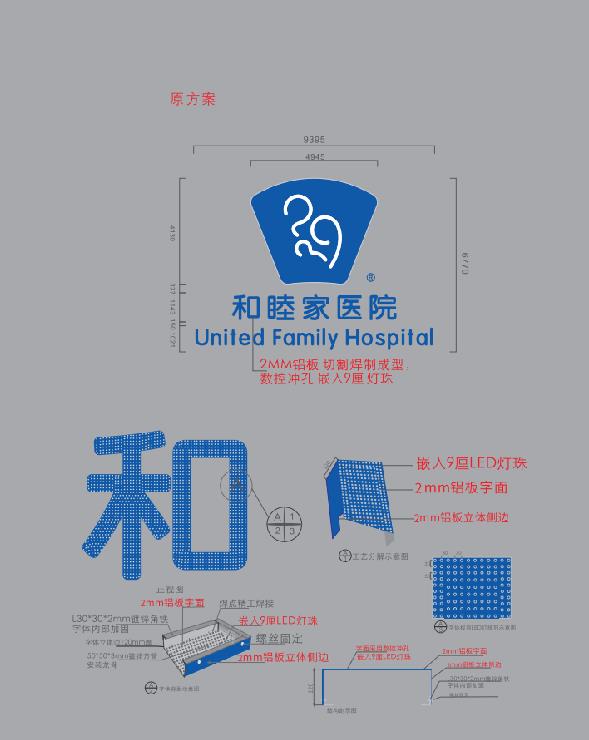

三是发光字结构的详细描绘(图1-2)，

                                                                                 图（1-2）

    包括零配件结构图、组装结构图、安装示意图等，部分复杂发光字须将其结构分解(绘制结构爆炸图)。施工制作图应该严格按照比例关系绘制，标注文字小于标识内容，部分标识饰面、文字或图案颜色须按建设方要求制作的，需说明其CMYK数值或色样编号。

        施工图设计时要理清和联结发光字项目设计中所有零散的细枝末节，将项目的设计构想清楚地转达给将来参与竞标和进行发光字生产的制造方，以免在方案设计后的招标和制作安装阶段发生不愉快(而且通常是付出高代价)的意外事件。

       大型导向发光字设施(长度或宽度或高度大于3m)，应由具备相关资质证书的单位进行设计复核，施工图纸应盖有设计出图章，并最好由具备建筑安装施工资质的企业按图制作并安装施工，施工还应实行监理。
