led全彩发光字接线图解?

2019-04-26

 学习led全彩发光字接线方法前,必须先认识led全彩发光字、电源及控制器,只有对每一个接线柱了解,对灯珠了解,你才能避免因接线错误而造成的一些损失。



led全彩发光字 接线须知



1、灯线对应:红→ +V,黑→ -V(GND),蓝→ DAT,绿→ CLK。

2、控制器和电源的主线请用2.5mm多股的软电线。

3、灯和控制器都是5V供电,勿用高于5V的电源!否则会烧坏灯珠和控制器,供电也不能低于5V,否则会工作不正常。

4、每颗灯的最大功率是0.3W,每个开关电源可拉几组主线出来,每组主线最多只带200颗灯,多带了会影响亮度!请根据每个开关电源的功率来接灯。

5、每串灯的红线(+V)黑线(-V)都要接到开关电源的主线上,这样可以更均匀的供电。

6、全彩灯是根据设计好的连线图(排孔连线图)来做动画程序的,所以一定要按连线图来插灯!走向和数量都不能错。

7、灯串输入和输出的区别:灯上有IC(芯片)一面的线是输入,反面的线是输出。

8、连线图上的P1是输入端,对应控制器的端口。

9、更详细的控制器资料请看控制器说明书。



◆led全彩发光字 接线图解

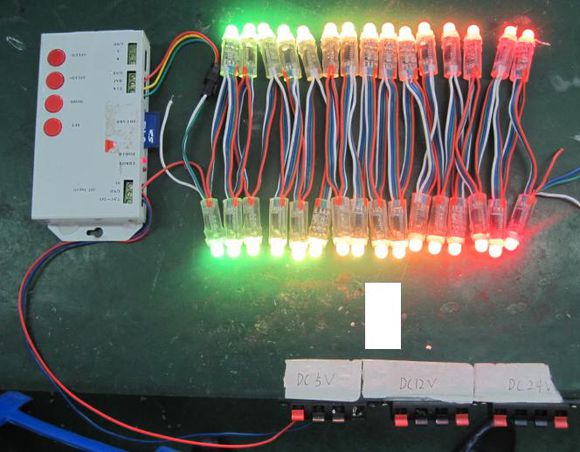

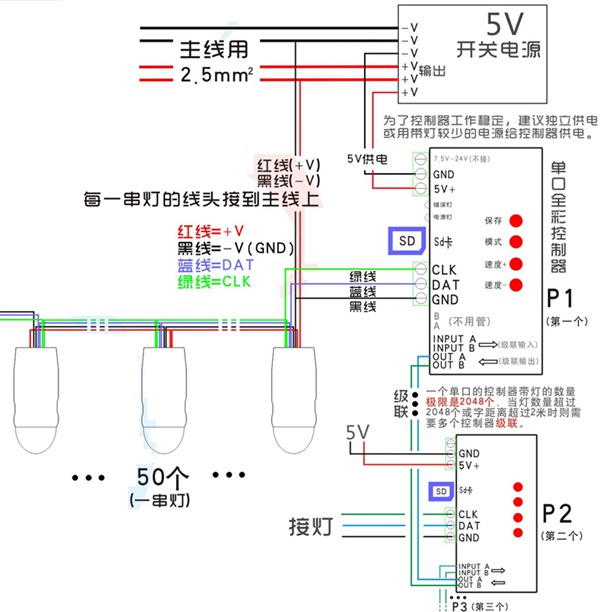

全彩发光字接线图






◆ 接线注意事项



1、开关电源要预留出20%,例如100W只用80W。

2、灯孔直径把握好,圆孔过大或过小会导致灯插不进去或脱落。建议用激光或数控冲床打孔。

3、插灯时用力要适中,力过猛摇动幅度过大会使灯内原件受损!

4、避免带电操作。灯串接接主线时把线头剥长线口剥大一些,然后用力缠紧,再包胶布。不然会出现接触不良的隐患。

5、开关电源请选质量好的,差的电源可能会功率达不到或者电压不对,其结果造成登偏暗或者控制器不正常。

6、有线头或铜线裸露的地方请用胶布包好,防止短路。

7、主线不宜过长,应在3米左右,最长不应超过5米,否则会损耗电流降低电压!

8、每个控制器最多能带2048颗灯珠,姐多少要根据设计好的连线图来插灯。





◆ 控制器须知



1、在切换模式或速度+/-时都要按保存键进行保存,SD卡在每次复制动画程序前都要先将其格式化,格式化一定要选用“FAT”格式。

2、级联信号输入和输出的A和B必须要对应,不能接反。

3、控制器上有两个指示灯,正常工作事只有电源灯亮,如果错误灯亮或闪烁就标识控制器有问题,一般都是SD卡所引起的,请检查动画程序是否损坏,是否正确。又或者是SD卡坏了,没有格式化等等

。SD卡容量请选择:128MB~2GB。
